Keramische Rüttelbeläge und Rüttelböden

Ein keramischer Rüttelbelag ist ein besonders belastbares Bodenbelagssystem für stark beanspruchte Flächen in Industrie, Gewerbe und öffentlichen Gebäuden. Beim Rüttelverfahren werden keramische Fliesen oder Platten in ein vorbereitetes Mörtelbett eingelegt und anschließend maschinell eingerüttelt. Dabei werden Belag und Bettung zu einer kompakten und dauerhaft belastbaren Einheit verbunden.

Der Begriff „Rüttelboden“ wird häufig synonym verwendet. Gemeint ist in der Regel der fertige keramische Bodenbelag, der im Rüttelverfahren hergestellt wurde. Aufgrund seiner hohen Belastbarkeit, Langlebigkeit und Wirtschaftlichkeit eignet sich das Verfahren insbesondere für große und intensiv genutzte Bodenflächen.

Heller Gebäudeflur mit grauen keramischen Bodenplatten, großen Fenstern und einem Transportwagen.

Was ist ein keramischer Rüttelbelag?

Ein Rüttelbelag ist ein keramischer Bodenbelag, bei dem Fliesen oder Platten nicht konventionell einzeln in einem Kleberbett verlegt, sondern im sogenannten Rüttelverfahren in ein Mörtelbett eingebracht werden. Nach dem Einlegen der keramischen Belagsmaterialien wird die Fläche mit einem Flächenrüttler bearbeitet.

Durch das maschinelle Einrütteln wird der Bettungsmörtel verdichtet und der keramische Belag gleichmäßig in die Bettung eingebunden. Auf diese Weise entsteht ein kompakter Bodenaufbau mit hoher Stabilität und Belastbarkeit. Das Verfahren hat sich vor allem auf großen Flächen bewährt, die dauerhaft hohen mechanischen Beanspruchungen ausgesetzt sind.

Rüttelboden oder Rüttelbelag – gibt es einen Unterschied?

Die Begriffe „Rüttelboden“ und „Rüttelbelag“ werden im allgemeinen Sprachgebrauch häufig für dasselbe Bodensystem verwendet. Fachlich bezeichnet „Rüttelbelag“ den keramischen Belag, der im Rüttelverfahren hergestellt wird. Mit „Rüttelboden“ ist meist die fertig ausgeführte Bodenfläche gemeint. Für Bauherren, Planer und Betreiber ist daher vor allem entscheidend, dass es sich um einen keramischen Bodenbelag handelt, dessen Bettung während der Herstellung maschinell verdichtet wird.

Wie wird ein Rüttelboden hergestellt?

Die Herstellung eines keramischen Rüttelbodens erfolgt in mehreren aufeinander abgestimmten Arbeitsschritten. Materialauswahl, Bettungsmörtel, keramischer Oberbelag und Verarbeitung müssen dabei als Gesamtsystem betrachtet werden.

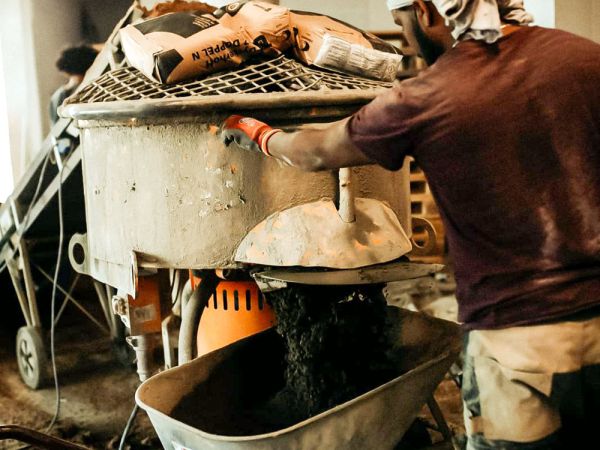

Bettungsmörtel vorbereiten

Der Bettungsmörtel wird auf den vorbereiteten Untergrund aufgebracht, vorverdichtet und entsprechend den planerischen Vorgaben eben oder mit dem erforderlichen Gefälle abgezogen.

Kontaktschicht herstellen

Auf die vorbereitete Oberfläche wird eine geeignete Kontaktschicht aufgebracht. Sie unterstützt den Verbund zwischen Bettungsmörtel und keramischem Belagsmaterial.

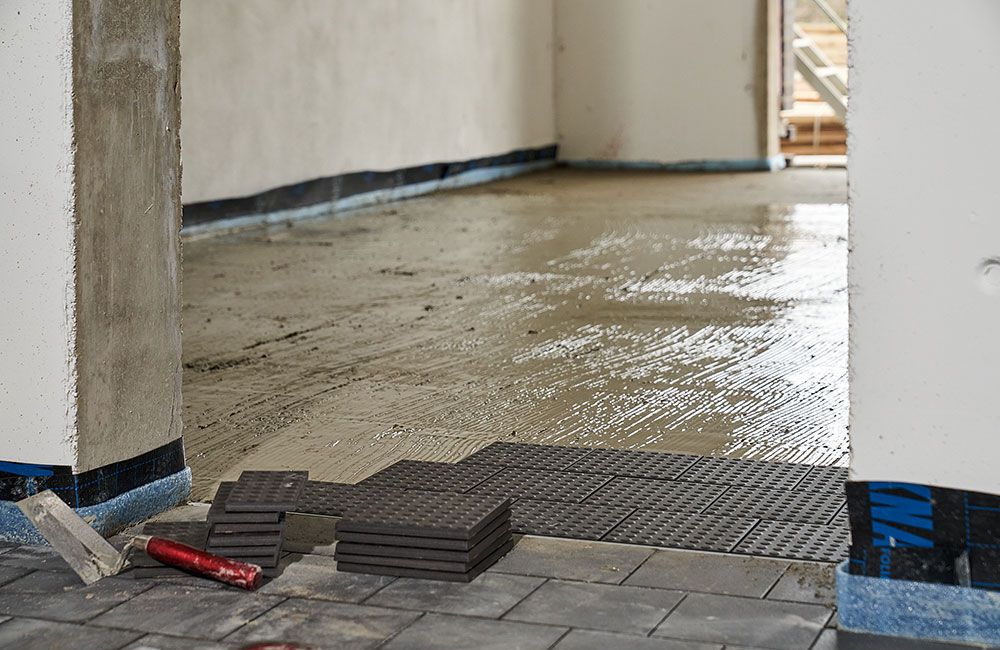

Keramische Fliesen oder Platten einlegen

Anschließend werden die keramischen Fliesen oder Platten engfugig und entsprechend dem vorgesehenen Verlegemuster in das vorbereitete Mörtelbett eingelegt.

Bodenfläche maschinell einrütteln

Die verlegte Fläche wird anschließend mehrfach mit einem Flächenrüttler bearbeitet. Durch die Vibration werden die keramischen Platten gleichmäßig in die Bettung eingebunden und der Mörtel verdichtet.

Kompakten Bodenaufbau herstellen

Nach dem Rüttelvorgang bilden keramischer Oberbelag und Bettung ein aufeinander abgestimmtes Bodensystem. Die fachgerechte Herstellung ist dabei entscheidend für Ebenheit, Stabilität und dauerhafte Gebrauchstauglichkeit des fertigen Belags.

Wie ist ein Rüttelboden aufgebaut?

Der konkrete Aufbau eines Rüttelbodens richtet sich nach Untergrund, Nutzung und den jeweiligen Anforderungen des Bauvorhabens. Grundsätzlich besteht der Boden aus einem tragenden Untergrund, einer darauf abgestimmten Bettung und dem keramischen Oberbelag.

Die technischen AKQR-Richtlinien behandeln deshalb unter anderem den tragenden Untergrund, die Zusammensetzung des Mörtels, geeignete Bodenbelagsmaterialien, Baustellenbedingungen, die Ausführung sowie Bewegungsfugen und die spätere Inbetriebnahme.

Da Belastung und Nutzung je nach Gebäude stark variieren können, sollte der konkrete Bodenaufbau grundsätzlich objektspezifisch geplant und durch einen erfahrenen Fachbetrieb ausgeführt werden.

Technische Darstellung eines keramischen Rüttelbelags

Schematische Darstellung eines keramischen Rüttelbelags. Die genaue Konstruktion richtet sich nach Einsatzbereich, Belastung und den jeweiligen technischen Anforderungen.

Welche Materialien werden für Rüttelbeläge verwendet?

Für keramische Rüttelbeläge werden besonders geeignete keramische Fliesen und Platten eingesetzt. Die Auswahl des Belagsmaterials muss dabei auf die vorgesehene Nutzung und das Verlegeverfahren abgestimmt werden.

Die AKQR-Richtlinien nennen unter anderem trockengepresste keramische Fliesen und Platten nach DIN EN 14411 sowie Anforderungen an Material, Abmessungen und mechanische Belastbarkeit. Auch der verwendete Bettungsmörtel ist Bestandteil des Gesamtsystems.

Entscheidend ist deshalb nicht ein einzelner Baustoff, sondern das fachgerechte Zusammenspiel von Untergrund, Bettung, Kontaktschicht, keramischem Belag und Verarbeitung.

Warum sollte ein Rüttelboden von einem Fachbetrieb ausgeführt werden?

Das Rüttelverfahren ist ein spezialisiertes handwerkliches Verfahren. Neben der Auswahl geeigneter Materialien kommt es insbesondere auf die richtige Vorbereitung des Untergrunds, die Zusammensetzung und Verarbeitung des Bettungsmörtels sowie eine fachgerechte Durchführung des Rüttelvorgangs an.

Fehler in einzelnen Arbeitsschritten können sich auf die Qualität des gesamten Bodensystems auswirken. Bauherren und Planer sollten deshalb auf Unternehmen zurückgreifen, die über entsprechende Erfahrung mit keramischen Rüttelbelägen verfügen.

Die im AKQR organisierten Fachbetriebe unterziehen sich einer regelmäßigen Qualitätssicherung.

Wo werden Rüttelböden eingesetzt?

**Rüttelböden kommen besonders auf großen gewerblichen, industriellen und öffentlichen Flächen zum Einsatz. Welche Anforderungen der Boden erfüllen muss, hängt dabei wesentlich von der jeweiligen Nutzung ab.

Typische Einsatzbereiche sind beispielsweise:

Produktions- und Industrieflächen
Werkstätten
Autohäuser
Feuerwehrgerätehäuser und Fahrzeughallen
Handels- und Verkaufsflächen
Lebensmittelbetriebe
Lager- und Logistikbereiche
Bahnhöfe und andere öffentliche Gebäude
Ausstellungshallen

Je nach Anwendungsbereich können unter anderem mechanische Belastbarkeit, Reinigungsfähigkeit, Rutschhemmung, chemische Beanspruchung oder gestalterische Anforderungen eine Rolle spielen. Die konkrete Ausführung muss deshalb immer auf die jeweilige Nutzung abgestimmt werden.

Vorteile keramischer Rüttelbeläge

Keramische Rüttelbeläge werden insbesondere dort eingesetzt, wo Bodenflächen dauerhaft stark beansprucht werden und gleichzeitig wirtschaftlich betrieben werden sollen.

hohe mechanische Belastbarkeit
hohe Oberflächenhärte
hohe Verschleißfestigkeit
ebene Bodenflächen
geringer Fugenanteil
lange Nutzungsdauer
vergeleichsweise geringer Pflegeaufwand
wirtschaftliche Herstellung großer Flächen
dauerhaft farbbeständige keramische Oberflächen

Qualitätssicherung durch den AKQR

Der Arbeitskreis Qualitätssicherung Rüttelbeläge verfolgt das Ziel, die Qualität keramischer Bodenbeläge im Rüttelverfahren kontinuierlich zu sichern und weiterzuentwickeln. Dazu gehören der fachliche Erfahrungsaustausch der Mitgliedsunternehmen, Forschungsprojekte sowie die Begleitung durch das Institut für Wand- und Bodenbeläge.

Fachbetriebe werden im Rahmen der AKQR-Qualitätssicherung regelmäßig überprüft. Nach Angaben des AKQR finden unter anderem Baustellenprüfungen statt, bei denen Materialien, Verlegeverfahren und Ausführungsqualität beurteilt werden.

Auftraggeber erhalten damit eine zusätzliche Orientierung bei der Auswahl eines qualifizierten Fachbetriebs.

Technische Richtlinien für keramische Rüttelbeläge

Der AKQR veröffentlicht eigene technische Unterlagen für Planung und Ausführung keramischer Bodenbeläge im Rüttelverfahren. Die Richtlinien behandeln unter anderem den Untergrund, Mörtel, Belagsmaterialien, Baustellenbedingungen, Verarbeitung, Bewegungsfugen, Inbetriebnahme und Qualitätssicherung.

Für Planer und ausschreibende Stellen steht darüber hinaus eine Leistungsbeschreibung für keramische Bodenbeläge im Rüttelverfahren zur Verfügung.

Häufige Fragen zu Rüttelböden und Rüttelbelägen

Hier finden Sie kompakte Antworten auf zentrale Fragen zu Aufbau, Verarbeitung, Materialien, Belastbarkeit und Qualitätssicherung keramischer Rüttelbeläge.

Was ist ein Rüttelboden?

Ein Rüttelboden ist ein keramischer Bodenbelag, bei dem Fliesen oder Platten in ein vorbereitetes Mörtelbett eingelegt und anschließend maschinell eingerüttelt werden. Dadurch entsteht ein kompakter und besonders belastbarer Bodenaufbau für stark beanspruchte Flächen.

Was ist der Unterschied zwischen Rüttelboden und Rüttelbelag?

Die Begriffe werden häufig synonym verwendet. „Rüttelbelag“ ist die fachliche Bezeichnung für den keramischen Belag, der im Rüttelverfahren hergestellt wird. „Rüttelboden“ bezeichnet meist die fertige Bodenfläche.

Was sind Rüttelfliesen?

Als Rüttelfliesen werden häufig keramische Fliesen oder Platten bezeichnet, die für die Herstellung eines Bodenbelags im Rüttelverfahren verwendet werden. Die eingesetzten Materialien müssen für das Verfahren und die jeweilige Belastung des Bodens geeignet sein.

Was ist Rüttelklinker?

Der Begriff Rüttelklinker wird häufig für besonders robuste keramische Bodenplatten verwendet, die im Rüttelverfahren verarbeitet werden. Für die technische Eignung sind jedoch nicht allein die Bezeichnung, sondern insbesondere die Materialeigenschaften und die Anforderungen des jeweiligen Bodensystems entscheidend.

Wie wird ein Rüttelboden verlegt?

Beim Rüttelverfahren wird zunächst ein geeignetes Mörtelbett hergestellt. Darauf werden keramische Fliesen oder Platten eingelegt und anschließend mit einem Flächenrüttler maschinell eingerüttelt. Dadurch wird die Bettung verdichtet und der Belag gleichmäßig eingebunden.

Wo werden Rüttelböden eingesetzt?

Rüttelböden werden vor allem auf stark beanspruchten gewerblichen, industriellen und öffentlichen Flächen eingesetzt, beispielsweise in Produktionsbetrieben, Werkstätten, Fahrzeughallen, Verkaufsflächen und anderen großflächig genutzten Gebäuden.

Wie finde ich einen geeigneten Fachbetrieb?

Über die Mitgliederübersicht des AKQR können Auftraggeber Fachbetriebe finden, die sich mit der Herstellung keramischer Bodenbeläge im Rüttelverfahren befassen und sich der Qualitätssicherung des Arbeitskreises unterziehen.

Weiterführende Informationen zu keramischen Rüttelbelägen

Sie möchten mehr über Einsatzbereiche, technische Anforderungen und die fachgerechte Verarbeitung keramischer Rüttelbeläge erfahren?

Der AKQR stellt weiterführende Fachinformationen, technische Unterlagen und Ansprechpartner zur Verfügung.
